气动浆料泵

一、用途:
  浆料泵(又称气动浆料泵、皮革浆料泵、打料浆料泵)专为皮革行业涂台浆料输送设计,具有耐腐、防沉淀、节能等作用,是理想的移动输送设备。

  二、结构和原理:



本产品采用气压差的作用,使活塞上下运行,带动导料活塞开闭,起到提料的作用。


三、使用方法:
  1、先将导料管正确放入所要输送的料桶内。
2、将耐腐蚀软管连接出料口至涂台。
3、进气阀呈关闭状态,然后将气源管连接进气阀接头,根据需要开启进气阀调节运行次数,即可工作。

四、维护保养:

1、浆料泵在使用过程中防止撞击缸体部位避免变形,发生活塞卡死现象,造成报废。
2、活塞在运行壹佰万余次后,根据空压机送气过程中水份积留情况应清缸体,涂注润滑油。
3、如经久不用,应在溶剂内工作状清洗,防止浆料冻结,阻塞导料管。

  五、注意事项

1、在工作中,如缸体部位发热(以手感热为准),应立即加30#机油。
2、使用过程中如调节螺母松动,发生漏料,应极时调整螺母。

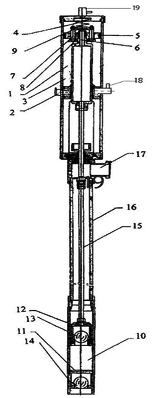

【结 构 及 应 用 图】
具体装置如图所示:

1、缸体
2、进气阀
3、弹簧
4、弹簧
5、活塞
6、排气管
7、换气管
8、密封底座
9、密封上盖
10、浆料缸体
11、进料口
12、浆料活塞
13、进料钢球
14、钢球
15、连杆
16、浆料管
17、出料口
18、加油阀
19、放气阀

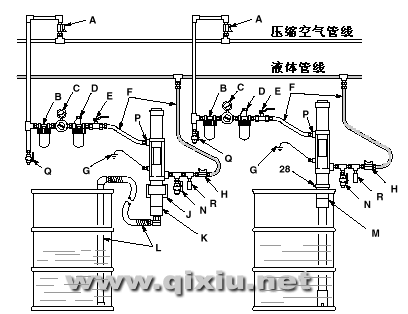

典型应用系统图:

A 空气截止阀    B 空气过滤器

C 空气调压器和压力表    D 气马达油雾器

E 排气式主空气阀(110223)

F 空气管和液体管组件    G 接地线 (222084)

H 液体截止阀    J 安装支架

K 普通形式泵(222051)    L 虹吸组件

M 标准桶桶塞安装泵(222103)

N 液体卸料阀(必需,210658)    P 空气入口

Q 球阀    R 散热组件(235998)

28 桶塞安装件

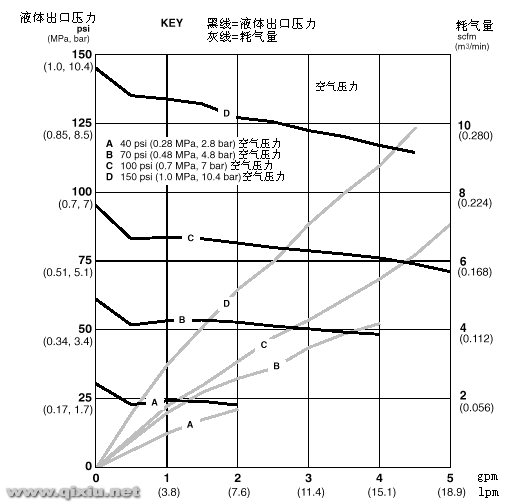

性能曲线
